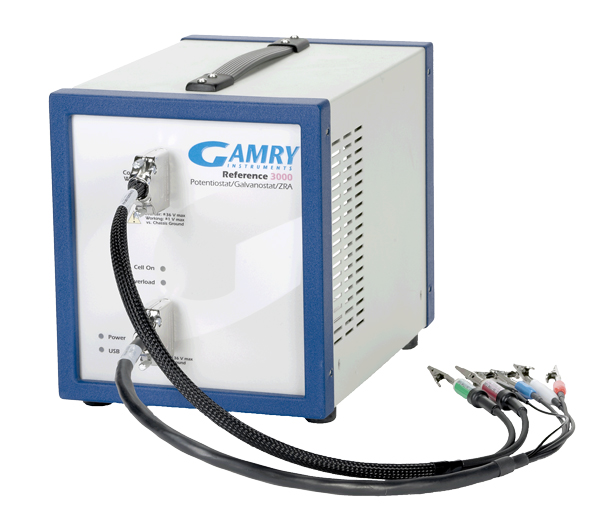

Reference 3000 with Cables Front2 TransparentBG

Reference 3000™

O Reference 3000 é um potenciostato/galvanostato/ZRA de alto desempenho com uma corrente máxima de +/-3 A e uma tensão máxima de +/- 32 volts. O Reference 3000 é recomendado para desenvolvimento de bateria, capacitor ou célula de combustível, assim como medições eletroquímicas em geral.

Detalhes do produto

Visão geral

O Reference 3000 é a última adição à família Reference de potenciostatos. O Reference 3000 é um potenciostato autônomo de alto desempenho para corrente elevada, com 11 intervalos de corrente (de 3 amperes a 300 picoamperes) e com tensão de compliância de até 32 V. Com componentes eletrônicos integrados para espectroscopia eletroquímica de impedância, o Reference 3000 pode realizar medições em um intervalo de frequência de 10 μHz a 1 MHz. O Reference 3000 também possui um recurso opcional único permitindo a medição de 8 tensões adicionais. Ele foi desenvolvido para ser especialmente útil em aplicações para medições de armazenamento de energia e conversão (AEC).

Aplicações

  • Baterias, célula de combustível e supercapacitores
  • Química sintética
  • Pesquisa de galvanização
  • Desenvolvimento de sensores
  • Medições cinéticas e termodinâmicas
  • Espectroscopia eletroquímica de impedância
  • Medições de corrosão
  • Eletroquímica Analítica

Recursos padrão

  • Medições com 2, 3 ou 4 eletrodos
  • Modo de eletrômetro de alta tensão para medição e aplicação de potenciais de até 32 V
  • 3 modos de controle
    • Potenciostático, galvanostático e amperímetro de resistência zero.
  • Isolamento elétrico
    • Instrumento flutuante: utilize com células de combustível operantes, baterias e autoclaves.
  • Cabos de tensão e corrente separados
    • Medições EIE sempre precisas.
  • Portátil
    • Tamanho equivalente a dois livros de química, pesando cerca de 5 kg (11 lb). Conexão fácil via USB 2.0 a um computador com Windows.
  • EIE integrado
    • Possui DDS integrada para realizar EIE de 10 µHz a 1 MHz. Veja os traçados de contorno de precisão.
  • Modo DSP (processamento de sinal digital)
    • Sobreamostragens para relação sinal/ruído aprimorada.
  • Interrupção de corrente e compensação iR com feedback positivo
    • Potenciostatos Gamry e seus softwares de controle utilizam algoritmos de malha de controle para medir de modo acurado a resistência não compensada e corrigi-la.
  • E/S auxiliar
    • Controle equipamento adicional via interfaces de E/S adicionais: entrada de sinal externo, saída de tensão analógica, saída de corrente analógica, entrada A/D auxiliar e conector E/S para acessórios diversos.
  • Capacidade para múltiplos potenciostatos
    • Até oito potenciostatos Reference 3000 podem ser conectados e instalados a um computador (para isso é necessário uso de hub USB).
  • Eletrômetro de alta tensão
    • Um eletrômetro especial de alta tensão permite a medição e controle potenciostático de tensões de até ±32 V.
  • Configuração rápida
    • Carregue o software Gamry, conecte o cabo USB e inicie seus experimentos.
  • Garantia
    • Protegido por uma garantia com serviço de fábrica de 2 anos.

Traçado de contorno de precisão

O traçado de contorno de precisão fornece uma visão detalhada do desempenho que você pode esperar do seu instrumento em situações reais. Os resultados incluem o cabo da célula.


Opções

Eletrômetro auxiliar
O eletrômetro auxiliar é uma opção instalada de fábrica que acrescenta um leque de oito entradas de tensão diferencial. Cada um dos oito canais pode medir um sinal de ±5 V em qualquer valor de tensão dentro da faixa de compliância do Reference 3000. Medições de impedância de até 100 kHz também podem ser realizadas utilizando o eletrômetro auxiliar.

Comprimentos de cabo prolongados
Comprimentos de cabo para célula prolongados (1,5 m e 3 m) também estão disponíveis para sua conveniência.
Cabos para eletrômetro auxiliar: Os cabos para eletrômetro auxiliar padrão medem 90 cm. Comprimentos de cabo prolongados (1,5 m e 3 m) estão disponíveis.



Especificações


Reference 3000
Potenciostato SIM
Galvanostato SIM
Amperímetro de resistência zero SIM
Conexões de célula 2, 3, ou 4
Flutuante (isolado da terra)  SIM


PESO

6 kg

DIMENSÕES

20 (L) x 23 (A) x 30 (P) cm


SISTEMA


Corrente máx. Corrente elevada: ±3 A
Alta tensão: ±1,5 A
Intervalos de corrente 11
Intervalos de corrente (c/ ganho
interno aplicado)
13
Resolução de tensão mín. 1 μV
Resolução de corrente mín. 100 aA
Potencial máx. aplicado ±11 V
Modo de empilhamento: ±32 V
Tempo de subida <250 ns
Ruído e ondulação <2 μV rms

Referência de tempo mín. 3,333 μs
Referência de tempo máx. 715 s
Degrau mín. de potencial 12,5 μV
Conversor analógico/digital 16 bits
Pontos de dados máx. por experimento 262.143


MEDIÇÃO EIE


Faixa de frequência 10 μHz - 1 MHz
Precisão EIE Veja a precisão
Traçado de contorno
Amplitude máx. de CA 2.110 mV rms
Amplitude mín. de CA 4,03 μV rms


AMPLIFICADOR DE CONTROLE


Tensão de compliância Corrente elevada: ±15 V
Tensão elevada: ±32 V
Corrente de saída > ±3 A
Configurações de velocidade 5
Largura de banda de ganho unitário  980; 260; 40; 4; 0,4 kHz


ELETRÔMETRO


Impedância de entrada >1014 Ω
Corrente de entrada <10 pA

Largura de banda (-3dB, típica) >10 MHz
Taxa de rejeição de modo comum >80 dB (3 Hz)
>60 dB (1 MHz)


POTENCIAL APLICADO


Precisão ±1 mV ±0,2% da leitura

Resolução 12,5 μV, 50 μV, 200 μV/bit
Deriva <20 μV/°C
Faixa de varredura de potencial ±0,4 V, ±1,6 V, ±6,4 V


POTENCIAL MEDIDO


Precisão ±1 mV ±0,3% da leitura
Precisão (típica)
Intervalos em escala completa 32 V, 12 V, 3 V, 300 mV, 30 mV
Resolução
Intervalo de desvio


CORRENTE APLICADA


Precisão ±10 pA ±0,3% do intervalo

Resolução 0,0033% da escala completa/bit


CORRENTE MEDIDA


Precisão ±10 pA ±0,3% do intervalo

Resolução 0,0033% da escala completa/bit
Largura de banda (-3 dB)
NOTA: Largura de banda é dependente
         do intervalo de corrente.
>10 MHz (3 A - 600 μA), >1,5 MHz (60μA),
>0,15 MHz (6 μA)

Ganho pós-desvio 1, 10, 100
Intervalo de desvio ±1X escala total


COMPENSAÇÃO de iR


Modo Interrupção de corrente e
feedback positivo
Tempo mín. de interrupção 33 μs
Tempo máx. de interrupção 715 s


ENTRADA AUXILIAR A/D


Intervalo ±3 V
Resolução 0,1 mV
Impedância de entrada >100 kΩ ou >10 GΩ


SAÍDA AUXILIAR D/A


Intervalo 0 V a 4 V
Resolução 1 mV


ELETRÔMETRO AUXILIAR


Tensão de entrada
Intervalo de modo comum ±Tensão de compliância
Resistência de entrada >10 GΩ
Corrente de entrada <10 pA
Amplitude diferencial
Tensão diferencial ±5 V
TRMC (taxa de rejeição de modo comum)
   CC a 1 kHz
   1 a 100 kHz

>86 dB
>72 dB
Diafonia no canal <80 dB
Medição de tensão
Faixa de tensão nominal ±5,12 V
μV/bit (nenhum ganho) 156,25
μV/bit (ganho x100) 1,5625
